Proyecciones y transformaciones para QGIS
Vistas 3334
Publicación:
23/10/2024
Modificación: 21/04/2025
 A continuación, se presenta una guía metodológica para realizar el procedimiento de conversión y transformación de coordenadas de forma manual en archivos vectoriales utilizando el software QGIS. Los sistemas de coordenadas contemplados son:
|
|||||||||||||||||||||||||||
| Nota 1: La versión de QGIS empleada en esta guía es la 3.34.7-Prizren. En versiones diferentes, puede presentarse ligeras variaciones en el flujo de trabajo. Nota 2: Dado que QGIS no inlcuye el Sistema de coordenadas cartesianas origen San Antonio "PCS_Cali_San_Antonio_10.1", este deberá ser importado a partir del archivo .prj que se proporciona en el siguiente enlace: https://idesc.cali.gov.co/download/toolboxes/PCS_Cali_San_Antonio_10.1.zip |
|||||||||||||||||||||||||||
I. Importación del archivo PRJ "PCS_Cali_San_Antonio_10.1" y revisión de los sistemas de coordenadas disponibles en QGIS.1). Según lo indicado en la Nota 2, el primer paso consiste en importar el archivo que contiene los parámetros del Sistema de Coordenadas Cartesianas Cali Origen San Antonio, es decir, el archivo PRJ "PCS_Cali_San_Antonio_10.1". En el menú "Configuración", seleccionar la opción "Proyecciones personalizadas" (ver Figura 1). |
|||||||||||||||||||||||||||

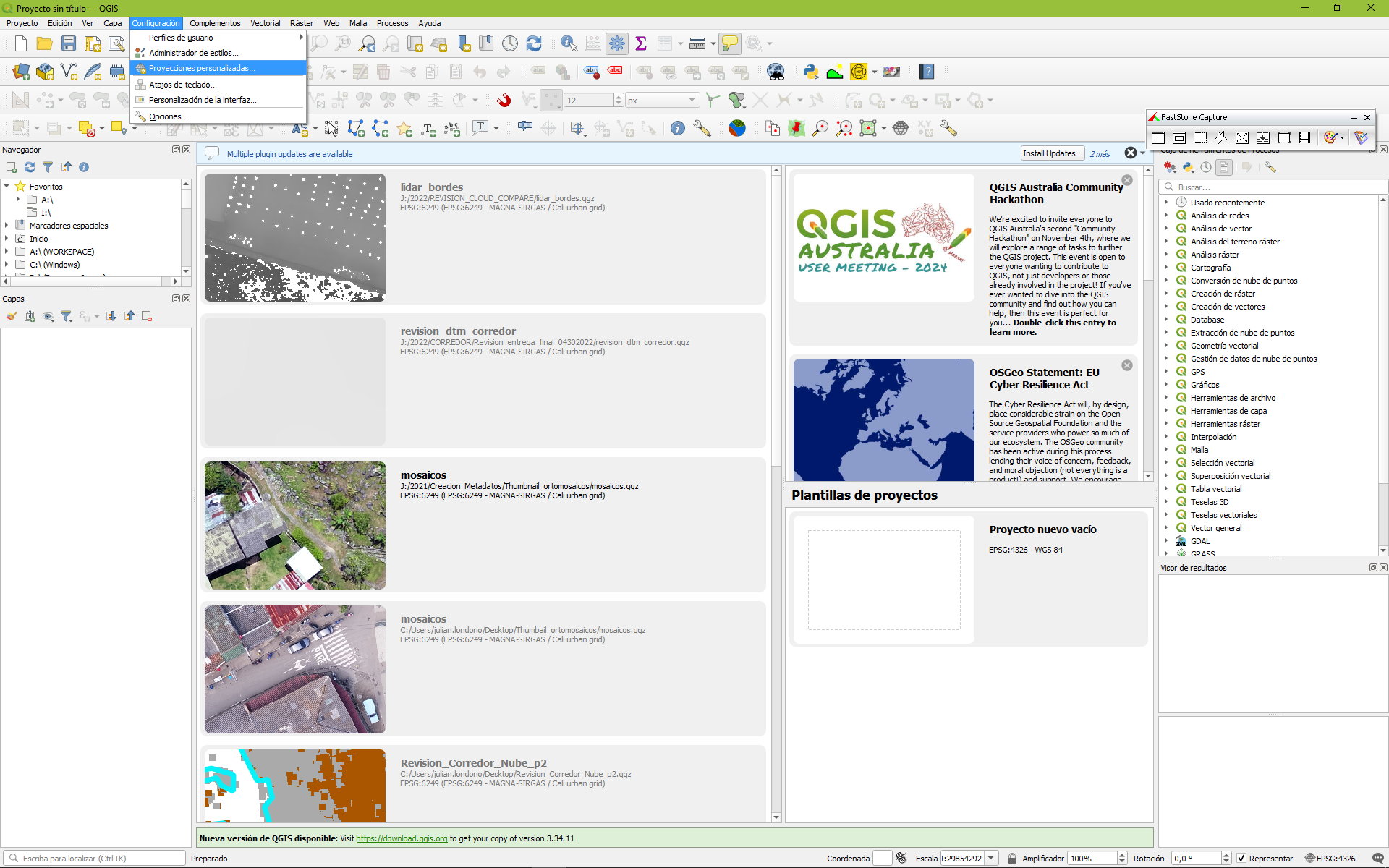

 Figura 1. Abrir la ventana de Proyecciones personalizadas. |
|||||||||||||||||||||||||||
| 2). En el lado izquierdo de la ventana que se despliega (ver Figura 2), seleccionar la opción "SRC definido por el usuario". A continuación, presionar el botón con el símbolo (+), ubicado en la parte superior derecha. |
|||||||||||||||||||||||||||

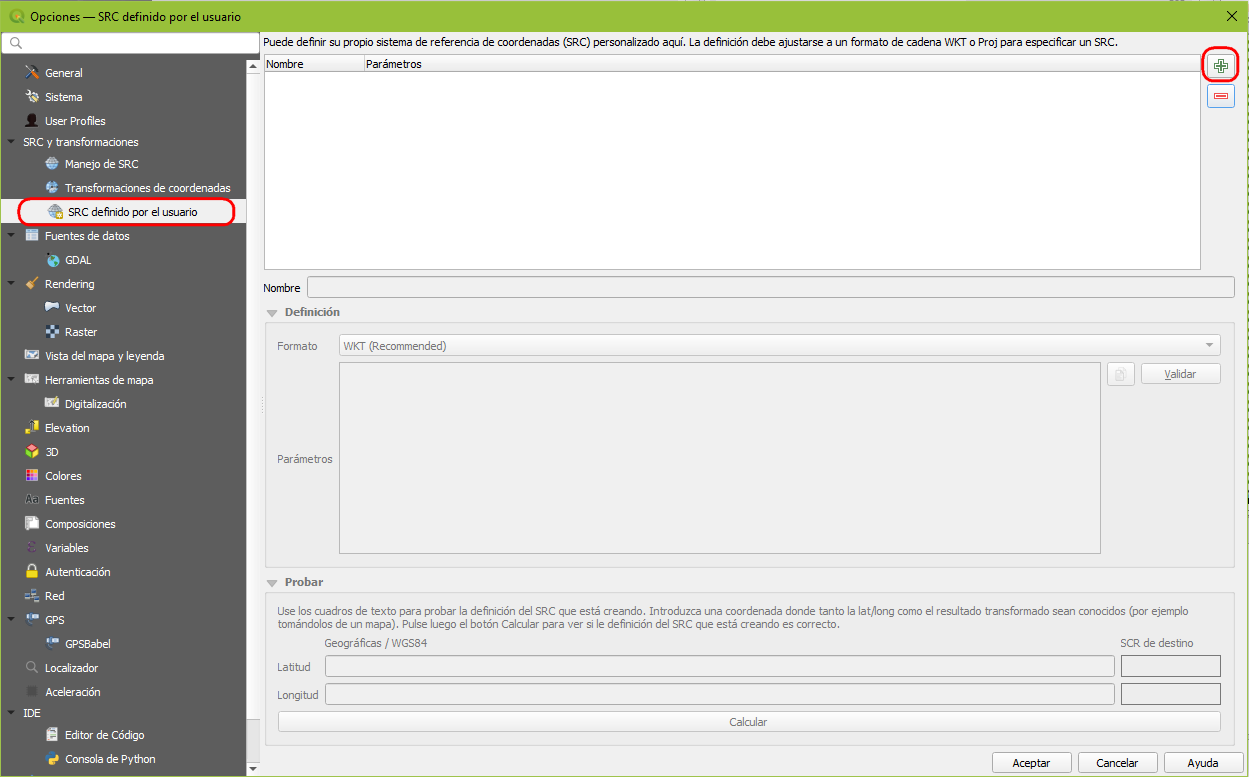

 Figura 2. Opciones de SRC definido por el usuario. |
|||||||||||||||||||||||||||
| 3). A continuación, ingresar el nombre del SRC "PCS_Cali_San_Antonio_10.1" y los parámetros que se encuentran dentro del archivo PRJ mencionado en la Nota 2 (ver Figura 3). |
|||||||||||||||||||||||||||

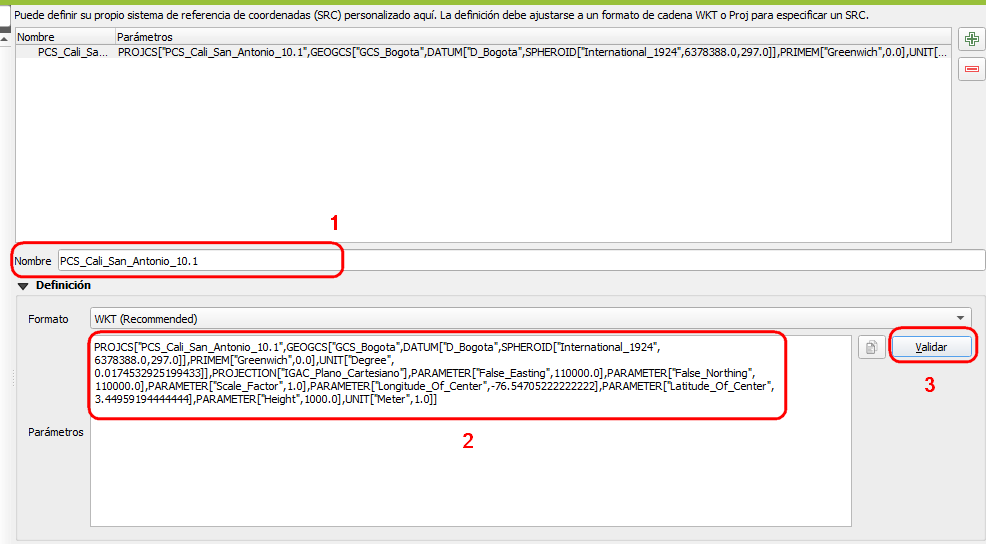

 Figura 3. Adición del sistema de coordenadas de referencia (SRC). |
|||||||||||||||||||||||||||
| 4). A continuación, presionar el botón "Validar". Si todo se realizó satisfactoriamente, se mostrará la ventana de validación correspondiente (ver Figura 4). Cerrar el mensaje emergente y, a continuación, presionar el botón "Aceptar" para cerrar la ventana y guardar el SRC creado. |
|||||||||||||||||||||||||||

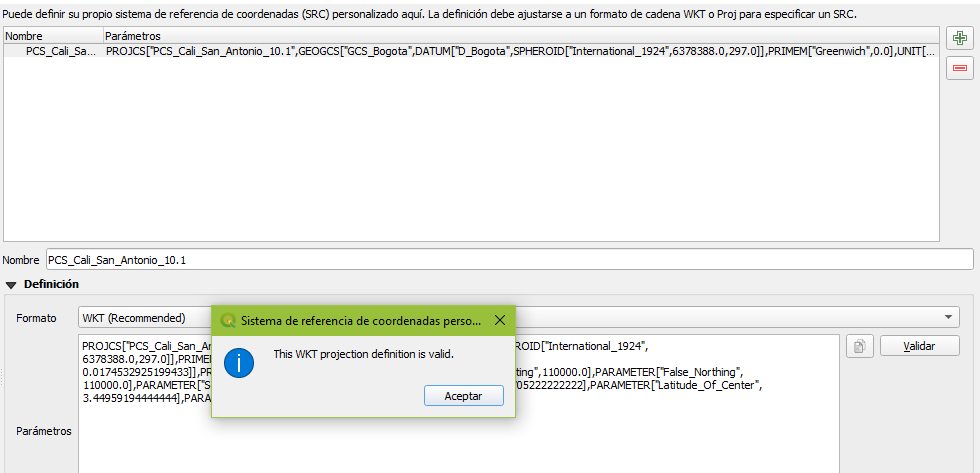

 Figura 4. Validación de la creación del SRC personalizado. |
|||||||||||||||||||||||||||
II. Caso 1. Transformación del SRC "PCS_Cali_San_Antonio_10.1" al SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249).En este caso, se describe el procedimiento a seguir para realizar la transformación de coordenadas entre un SRC que se encuentre en Dátum Bogotá y otro que se encuentre en Dátum MAGNA. Nota 3: Es importante recalcar que una transformación geométrica de coordenadas se realiza cuando se desea pasar de un dátum a otro. Esto ocurre al transformar del SRC "PCS_Cali_San_Antonio_10.1" (Dátum Bogotá) al SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249, Dátum MAGNA). Por otro lado, se considera una conversión de coordenadas cuando la operación no requiere un cambio de dátum. Por ejemplo, esto ocurre al transformar del SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249) al SRC "MAGNA-SIRGAS 2018 / Origen-Nacional" (EPSG: 9377), dado que ambos sistemas están definidos sobre el Dátum MAGNA. |
|||||||||||||||||||||||||||
| 1). Adicionar una capa de datos asociada al Dátum Bogotá. En este ejemplo, se utilizará una capa asociada al SRC "PCS_Cali_San_Antonio_10.1" y se transformará al SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249). |
|||||||||||||||||||||||||||
| 2). Una vez cargada la capa, se deberá verificar el sistema de coordenadas de la misma. Para ello, presionar el botón "SRC Actual", ubicado en la parte inferior derecha de la ventana de trabajo (ver Figura 5). En la ventana que se despliega, se podrá verificar que el SRC de la capa visible en la vista de trabajo corresponde al SRC "PCS_Cali_San_Antonio_10.1". |
|||||||||||||||||||||||||||

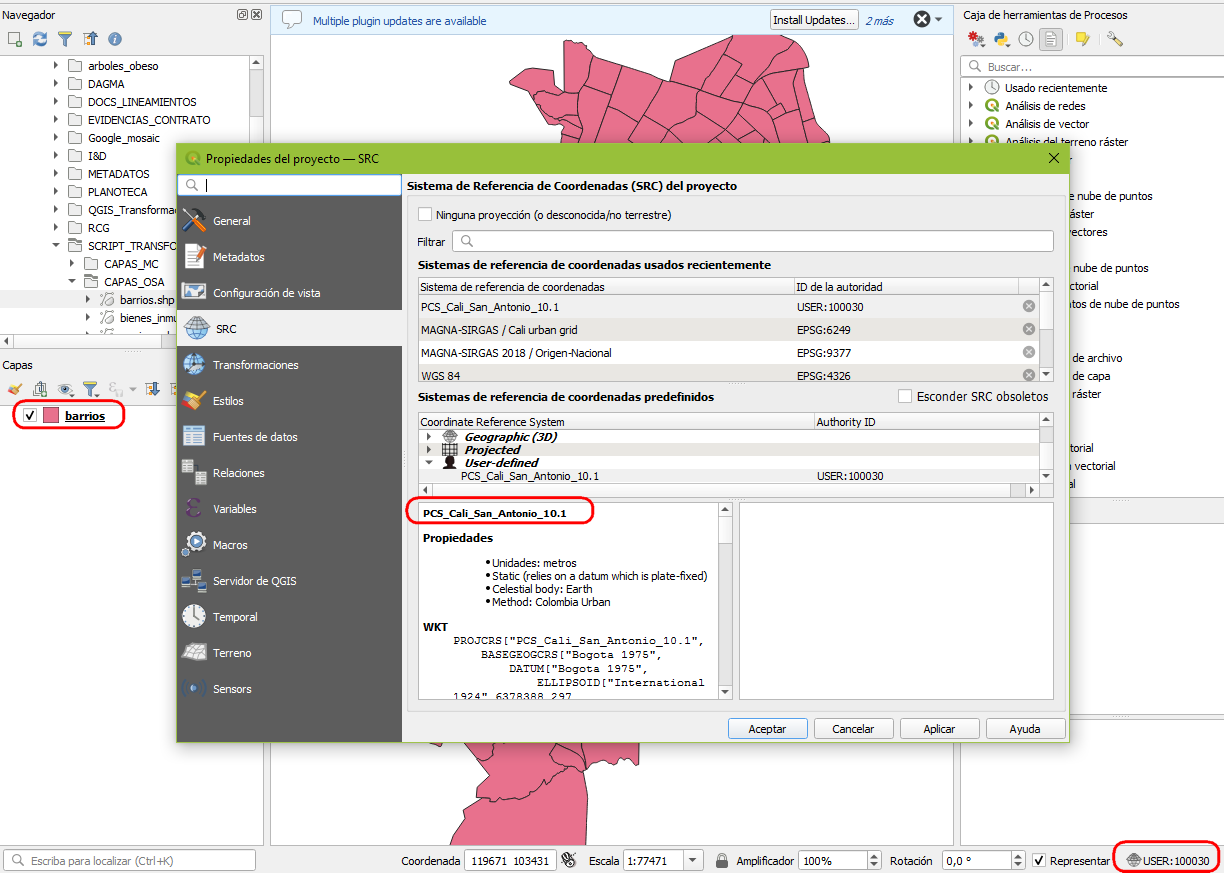

 Figura 5. Verificación del SRC de la capa de entrada. |
|||||||||||||||||||||||||||
| 3). En la ventana "Propiedades del proyecto" que está abierta (ver Figura 5), se debe buscar el SRC "MAGNA-SIRGAS / Cali urban grid". Para ello, hay dos opciones: la primera consiste en escribir el código EPSG: 6249 en la casilla "Filtrar"; la segunda, si ya se ha utilizado anteriormente, consiste en la sección de "Sistemas de referencia de coordenadas usados recientemente" (ver Figura 6). |
|||||||||||||||||||||||||||

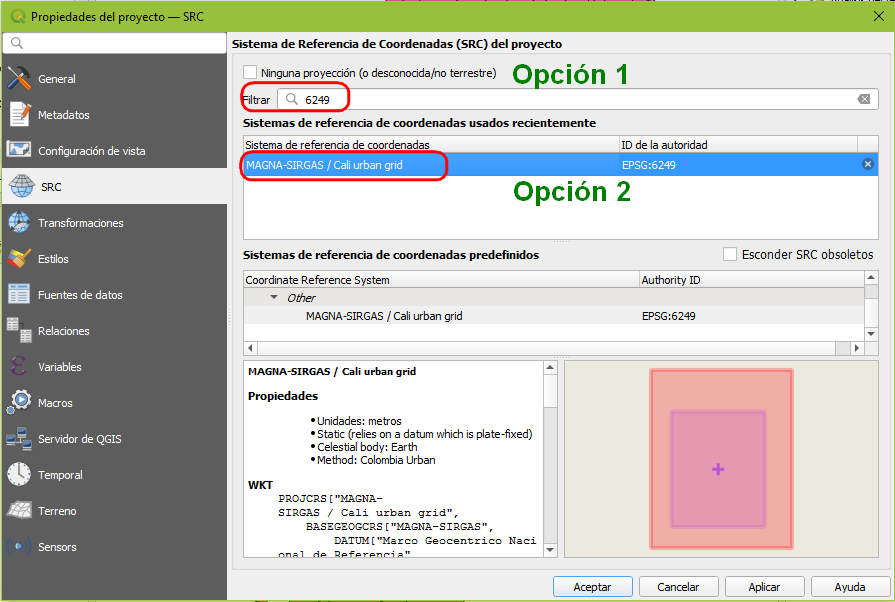

 Figura 6. Asignación del SRC en dátum MAGNA. |
|||||||||||||||||||||||||||
| 4). A continuación, se deberá presionar el botón "Aceptar". Inmediatamente, se mostrará una nueva ventana en la que deberá seleccionar el método de transformación geométrica. Se deberá seleccionar la primera opción "Inverse of unnamed + Bogota 1975 to MAGNA-SIRGAS (6) + Cali Urban Grid" (ver Figura 7). |
|||||||||||||||||||||||||||

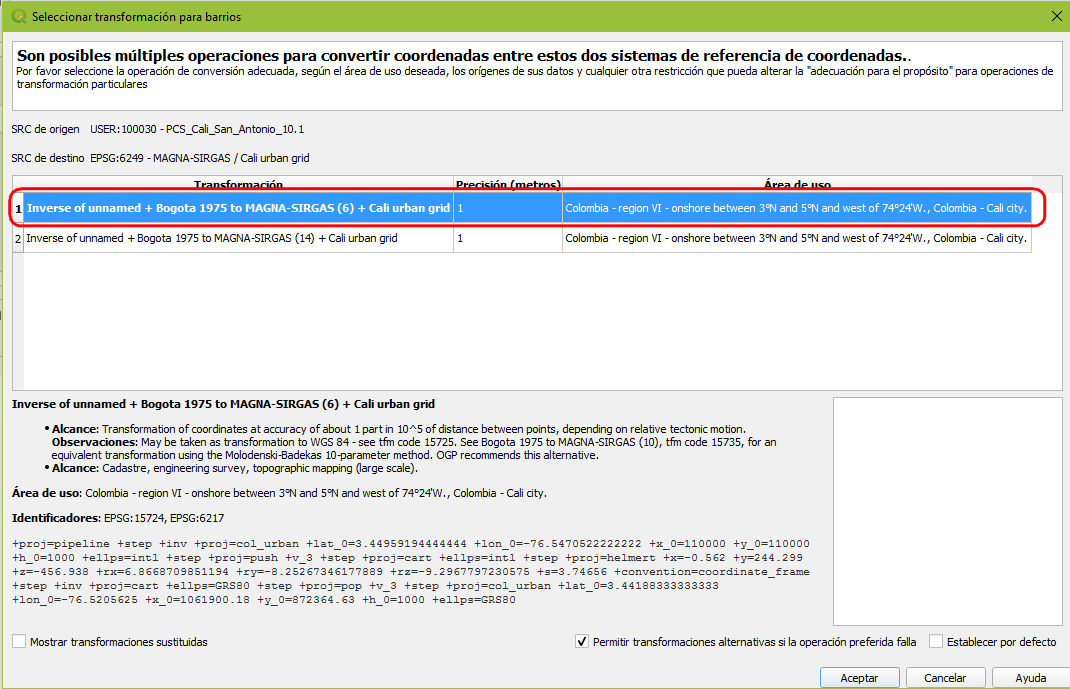

 Figura 7. Selección del método de transformación. |
|||||||||||||||||||||||||||
| El método seleccionado se basa en los parámetros regionalizados establecidos por el IGAC para la transformación entre el Dátum Bogotá y el Dátum MAGNA (región IV). 5). Como resultado del paso anterior, QGIS efectuará una transformación geométrica al vuelo, actualizando el SRC de la vista de trabajo y, por consiguiente, el SRC de la capa visualizada. Para comprobar esto, se deberá revisar la parte inferior de la vista de trabajo (ver Figura 8). En ella, se podrá identificar que el "SRC Actual" habrá cambiado a EPSG:6249 y que la magnitud de coordenadas de la vista estará en el rango de 1.000.000 N (±) y 1.000.000 E (±). |
|||||||||||||||||||||||||||
 Figura 8. Comprobación del cambio del SRC. |
|||||||||||||||||||||||||||
| 6). Teniendo en cuenta que la transformación es al vuelo (es decir, estará activa mientras no se cierre el software o se abra un nuevo proyecto), se deberá exportar la capa en caso que se requiera utilizar en otro proyecto, en otra aplicación o compartirla con alguien más. Para ello, presionar clic derecho sobre la capa y seleccionar la opción "Exportar" y luego "Guardar objetos como…" (ver Figura 9). |
|||||||||||||||||||||||||||

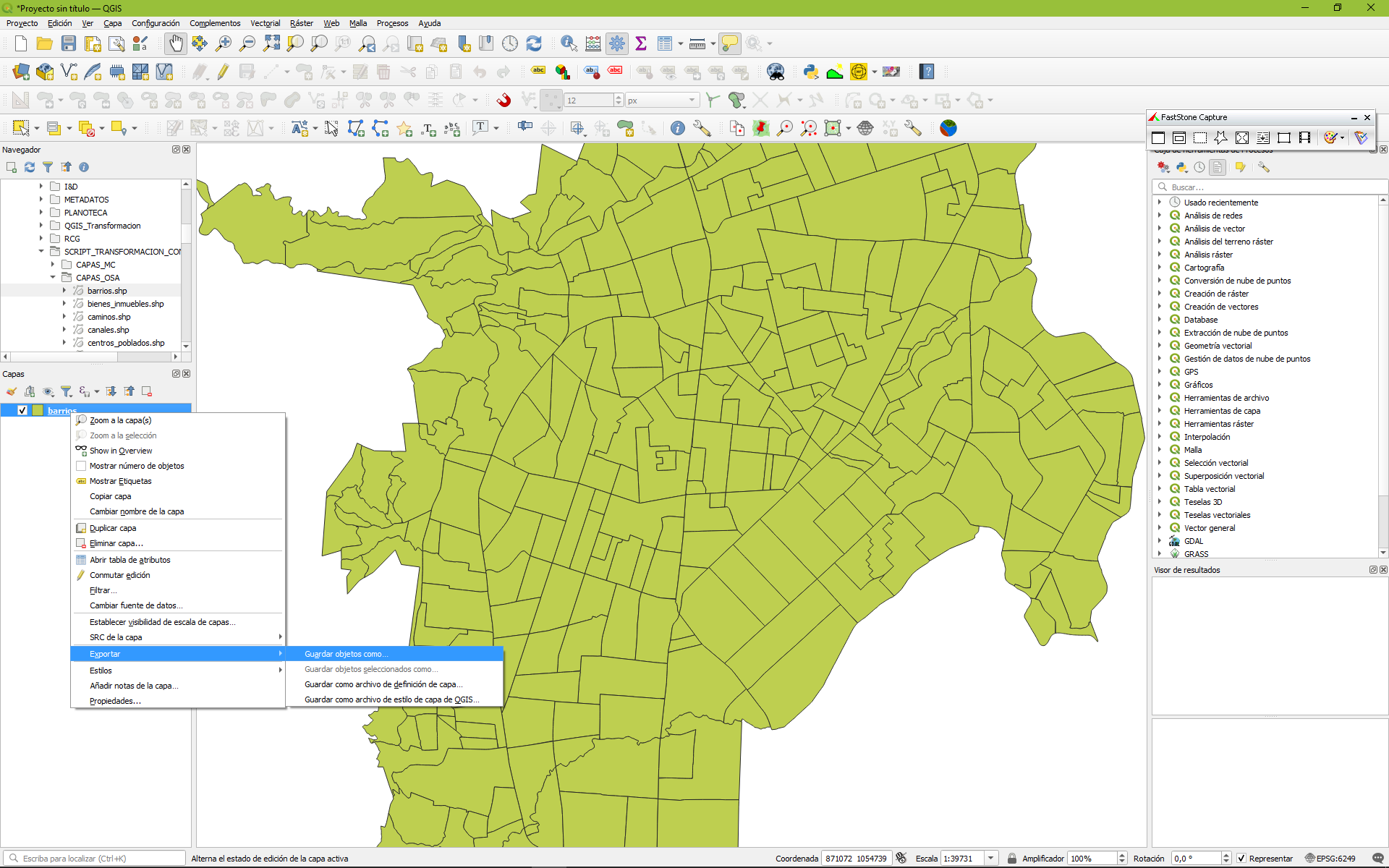

 Figura 9. Exportar capa transformada. |
|||||||||||||||||||||||||||
| 7). En la ventana que se despliega, se deberá seleccionar el formato, la ruta y el nombre con el que desea guardar la capa (ver Figura 10). En este ejemplo, la capa se guardó en formato Shapefile (*.shp) y se seleccionó el SRC de destino "MAGNA-SIRGAS / Cali urban grid". |
|||||||||||||||||||||||||||

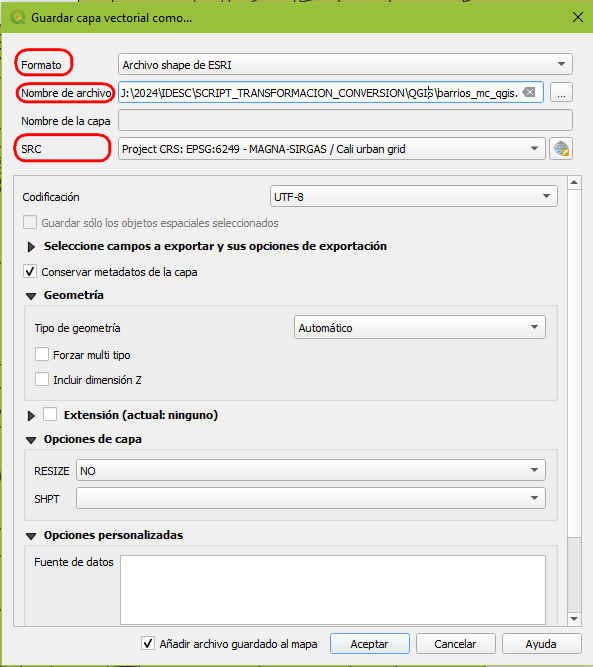

 Figura 10. Exportar la capa transformada. |
|||||||||||||||||||||||||||
| 8). Para finalizar, presionar el botón "Aceptar". En este momento, la capa geográfica ya se encuentra transformada al Dátum MAGNA SIRGAS y guardada en la ruta seleccionada. |
|||||||||||||||||||||||||||
Procedimiento para otros SRC definidos en Dátum MAGNA SIRGAS.En el caso que se requiera realizar la transformación geométrica desde Dátum Bogota a Dátum MAGNA SIRGAS y que el SRC de destino sea MAGNA-SIRGAS 2018 / Origen-Nacional (EPSG: 9377) u otro de los orígenes regionales de MAGNA, se deberán seguir los pasos descritos anteriormente. Sin embargo, en el paso 3, se deberá filtrar con el código del EPSG requerido (9377 o 3115, etc.), y en el paso 4, al seleccionar el método de transformación, se deberá elegir el método que se muestra a continuación (ver Figura 11): |
|||||||||||||||||||||||||||

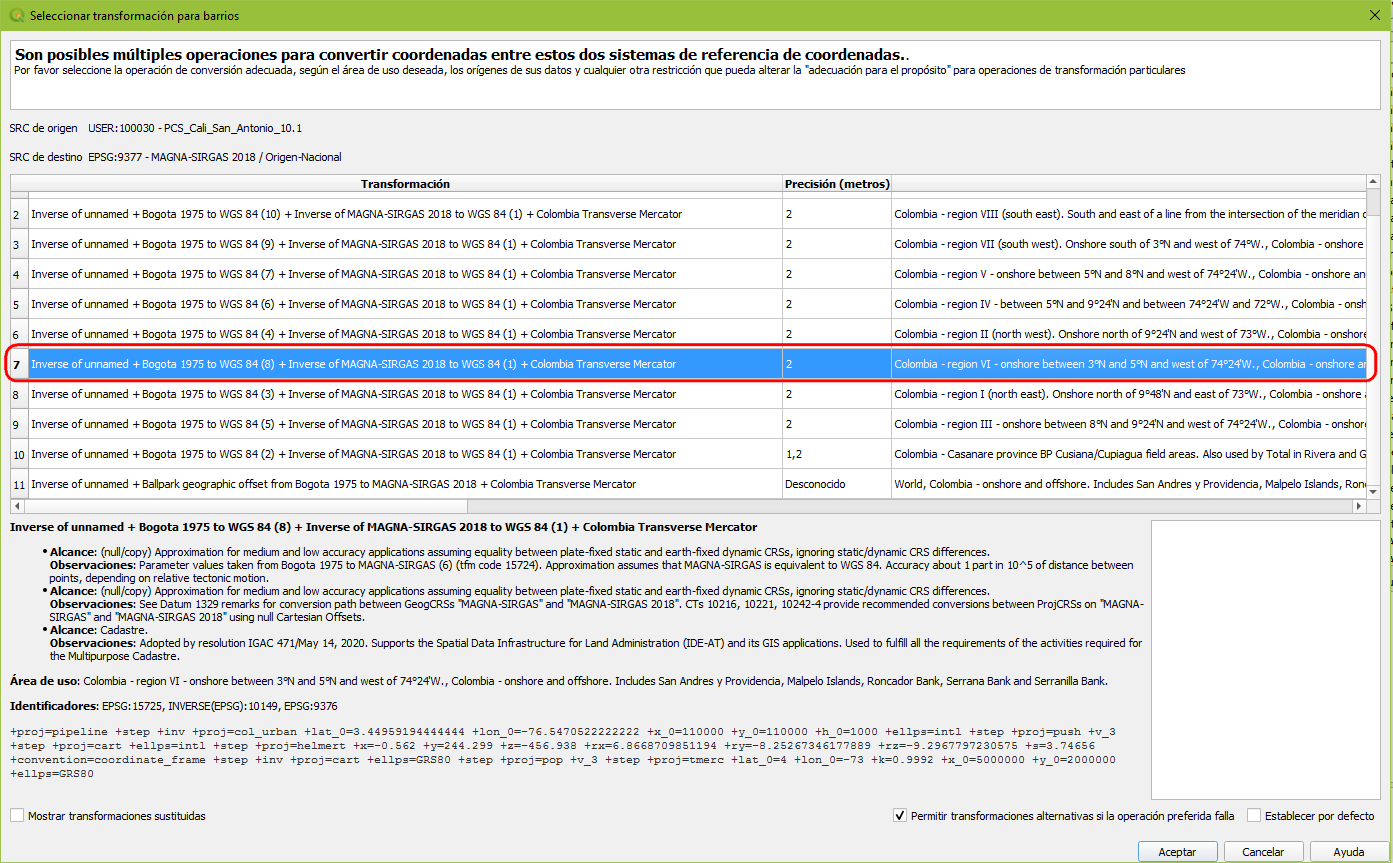

 Figura 11. Selección del método de transformación a EPSG: 9377. |
|||||||||||||||||||||||||||
III. Caso 2. Conversión de coordenadas del SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249) al SRC "MAGNA-SIRGAS 2018 / Origen-Nacional" (EPSG: 9377).En esta sección se aborda el procedimiento de conversión de coordenadas, el cual, como se explicó anteriormente, es la operación que permite cambiar de SRC sobre el mismo dátum, es decir, no se lleva a cabo una transformación geométrica. |
|||||||||||||||||||||||||||
| 1). Se deberá adicionar una capa de datos que esté asociada al Dátum MAGNA SIRGAS. En este ejemplo, se utilizará una capa asociada al SRC "MAGNA-SIRGAS / Cali urban grid" (EPSG: 6249) y se convertirá al SRC "MAGNA-SIRGAS 2018 / Origen-Nacional" (EPSG: 9377). |
|||||||||||||||||||||||||||
| 2). Una vez cargada la capa, se deberá verificar el sistema de coordenadas de la misma. Para ello, presionar el botón "SRC Actual", ubicado en la parte inferior derecha de la ventana de trabajo (ver Figura 12). En la ventana que se despliega, se podrá verificar que el SRC de la capa que se encuentra en la vista de trabajo corresponde al SRC "MAGNA-SIRGAS / Cali urban grid". |
|||||||||||||||||||||||||||

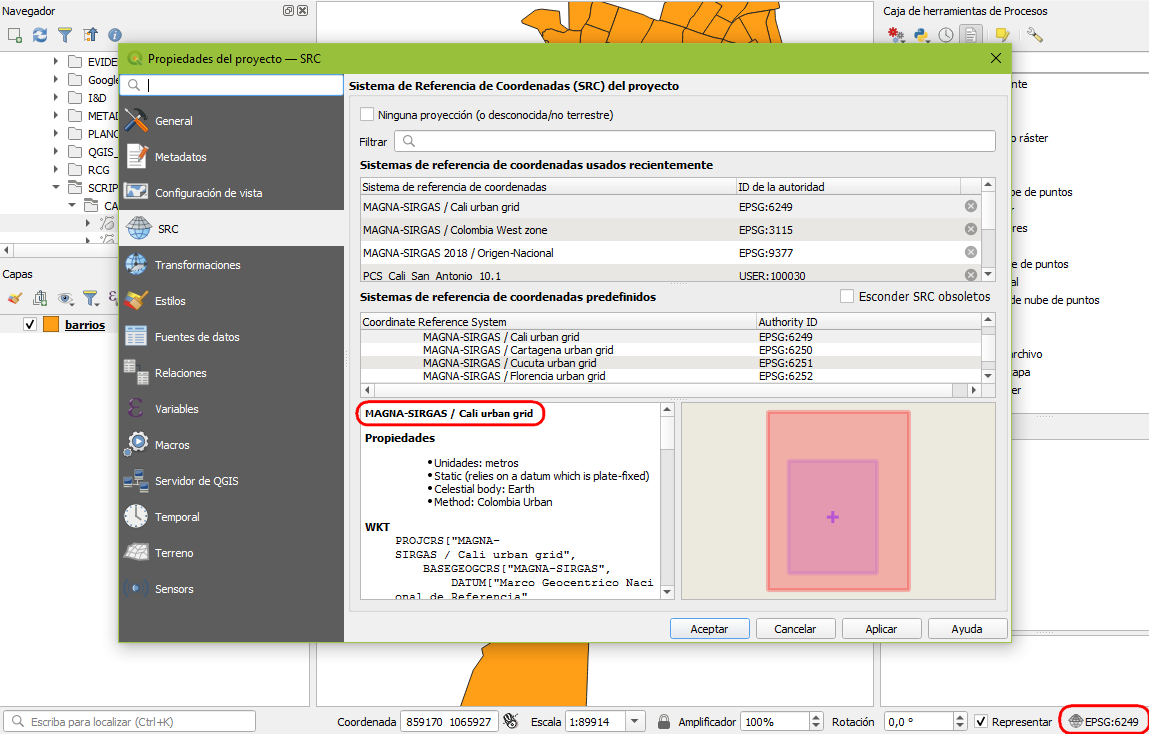

 Figura 12. Verificación del SRC de la capa de entrada SRC 6249. |
|||||||||||||||||||||||||||
| 3). En la ventana "Propiedades del proyecto" que está abierta (ver Figura 12), se deberá buscar el SRC "MAGNA-SIRGAS 2018 / Origen-Nacional" (EPSG: 9377). Para ello, hay dos opciones: la primera consiste en escribir el código EPSG: 9377 en la casilla "Filtrar"; la segunda, si ya se ha utilizado anteriormente, consiste en seleccionarlo en la sección de "Sistemas de referencia de coordenadas usados recientemente" (ver Figura 13). En caso de que, al aplicar el filtro "9377", el SCR no se muestre en la sección de "Sistemas de referencia de coordenadas usados recientemente", se deberá buscar en la sección "Sistemas de referencia de coordenadas predefinidos", expandir la opción "Transverse Mercator" y seleccionarlo allí. A continuación, deberá presionar el botón "Aplicar" y luego "Aceptar". |
|||||||||||||||||||||||||||

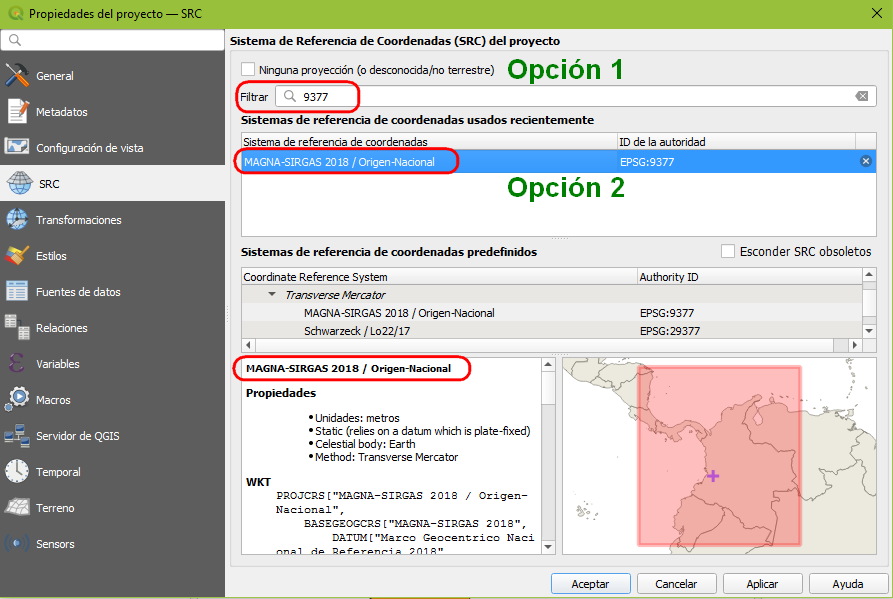

 Figura 13. Asignación del SRC MAGNA-SIRGAS 2018 / Origen-Nacional. |
|||||||||||||||||||||||||||
| 4). Como resultado del paso anterior, QGIS efectuará una proyección al vuelo, actualizando el SRC de la vista de trabajo y, por consiguiente, el SRC de la capa visualizada. Para comprobar esto, se deberá revisar la parte inferior de la vista de trabajo (ver Figura 14). Se podrá identificar que el "SRC Actual" habrá cambiado a EPSG:9377 y que la magnitud de coordenadas de la vista estará en el rango de 2.000.000 N (±) y 5.000.000 E (±). |
|||||||||||||||||||||||||||
 Figura 14. Comprobación del cambio del SRC. |
|||||||||||||||||||||||||||
| 5). En este paso, la capa ya está convertida al SRC definido en el Dátum MAGNA. Para guardarla o exportarla, seguir los pasos del 6 al 7 del procedimiento de transformación de coordenadas. Para finalizar, el flujo de trabajo descrito anteriormente puede ser replicado de la misma manera para la conversión o transformación de coordenadas de conjuntos de datos en formato Raster. Para asegurar un correcto manejo de los procesos de conversión y transformación de coordenadas en QGIS, se recomienda seguir cada uno de los pasos con atención y verificar los sistemas de coordenadas utilizados. En caso de dudas o para obtener asistencia adicional, no duden en comunicarse al correo: idesc@cali.gov.co |
